「穴径の合否判定で、もう二度と上司に『本当に合ってるのか？』と疑わせない。」
この記事を読めば、若手エンジニアが迷いがちな「ピンゲージの正しい作法」と、現場で一目置かれる「プロの管理術」がすべて分かります。
✔ こんな悩みを持つ方に届いてほしい
- ノギスで小さい穴を測るのに限界を感じている
- 判定基準が「自分の感覚」になっていて不安
- ピンゲージを錆びさせて怒られたことがある
執筆者：15年目の品質管理屋 aki
初めまして。15年、品質管理の現場で泥臭く改善を続けてきました。 実は私も新人の頃、ピンゲージを素手で触りまくって、翌朝ケースを開けたら全部茶色く錆びさせていた…という苦い経験があります。 「ただ穴に入れるだけ」と思われがちな道具ですが、実は奥が深い。現場で恥をかかないための『プロの作法』を伝授します。
👇 【現場の武器を受け取る・相談する】 [公式LINE登録はこちら（https://lin.ee/qBDWixn）]

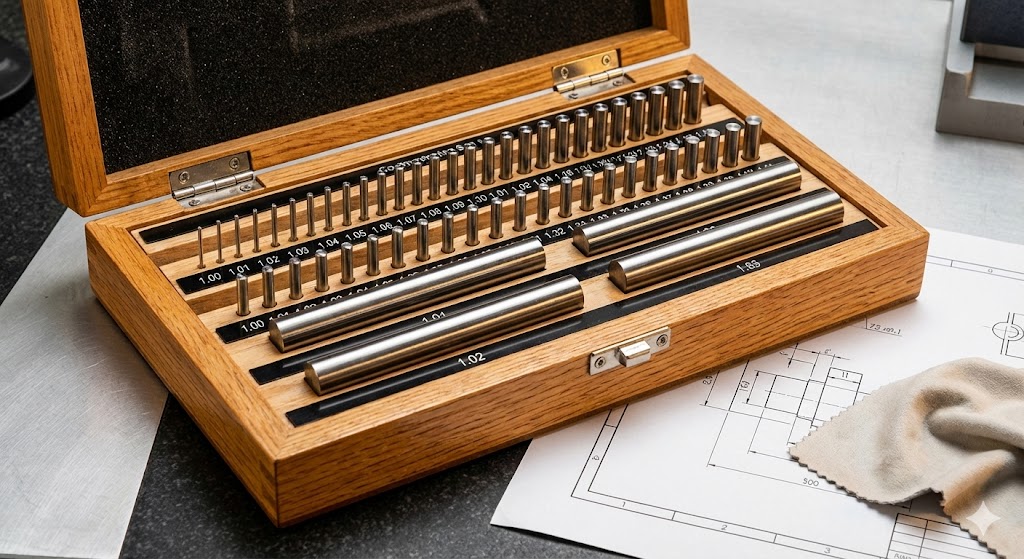

1．ピンゲージとは？「究極の円柱」
ピンゲージは、極めて高い精度で作られた円柱状の測定具です。 0.01mm刻みで揃ったセットは、まさに「穴径測定の正解」そのもの。 鋼（スチール）製が主流ですが、最近は摩耗に強いセラミック製も増えています。

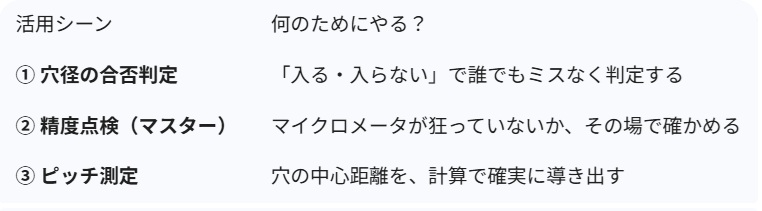

2．プロが教える！ピンゲージ3つの使い道
「測る」だけがピンゲージではありません。
① 穴径の「合否判定」（通り・止まり）
これが最もポピュラーな使い方です。 例えば、「穴径 5.00mm ～ 5.02mm」が合格範囲だとします。
- 5.00mm（通り側）のピンを入れる → 入らなければNG（小さすぎる）
- 5.02mm（止まり側）のピンを入れる → 入ってしまったらNG（大きすぎる）
このように、数値を読むのではなく「入るか・入らないか」で判定する方法を限界ゲージ方式と呼びます。誰がやっても結果が同じになるため、量産現場の検査に最適です。
材質は「鋼（スチール）」が一般的ですが、最近では錆びず摩耗に強い「セラミック」や「超硬」のものも増えています。
② マイクロメータの「精度点検」
品質管理部として重要なのがこの使い方です。 マイクロメータの「0点合わせ」は閉じればできますが、「25mmを開いた状態」が本当に正確かどうやって確かめますか？
そんな時、例えば「25.00mm」のピンゲージをマイクロメータで挟んでみます。表示が「25.000」になればOK。ズレていれば測定器自体が狂っています。 ブロックゲージよりも手軽に、日常点検ができるのが強みです。
③ 穴と穴の「ピッチ測定」
※図解では分かりやすく描いていますが、実務では『隙間がないサイズ』のピンを選ぶのが鉄則。隙間があるとピンが傾き、数ミクロンの誤差が生まれてしまいます。
ノギスで穴同士の距離（ピッチ）を測るとき、穴の縁（エッジ）にジョウを当てると不安定になりがちです。 そんな時、2つの穴にそれぞれピッタリのピンゲージを差し込み、ピンの外側同士を測ることで、計算によって正確なピッチ（中心距離）を出すことができます。
【手順：3ステップ】
- 2つの穴に、それぞれ隙間なく入るピンゲージを差し込む
- ピンの「外側から外側まで」の距離（L）をノギス等で測る

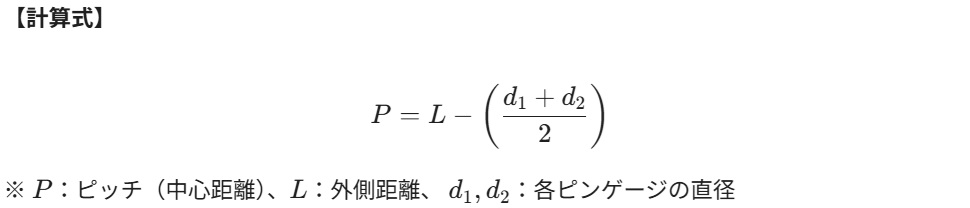

- 以下の式で計算する
【なぜこの方が正確なの？】 不安定な「穴の縁」ではなく、精度が保証された「ピンの側面」に測定器を当てられるからです。 「計算して出しました」と言うだけで、周囲からの信頼度は一気に上がります。
3．誤差を出さないための「挿入テクニック」
ここがプロとアマの分かれ目です。

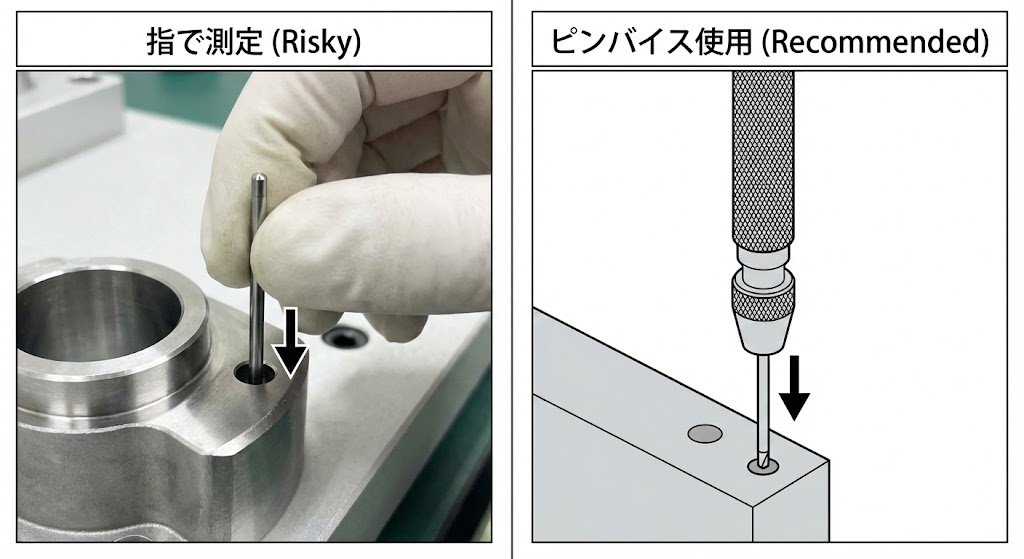

- 「自重」で入れる 指でギュウギュウ押し込むのは厳禁。ピンを垂直に立て、指の力を抜いて、「スゥー…」と吸い込まれる重さだけで入れるのが正解です。
- 「素手」は絶対にNG！ 金属は体温で膨張します。ミクロン単位の測定では、必ず「ピンバイス」や手袋を使いましょう。
4．【死刑宣告】「錆（サビ）」の管理を徹底せよ
ピンゲージにとって、錆は「精度消滅」を意味します。
- 使用前: 乾いたウエスで防錆油や汚れを拭き取る。
- 使用後: 必ず防錆油を塗布してからケースに戻す。
- 保管: 素手で触った箇所は、指紋の酸で錆びやすいので念入りに拭く。
5．まとめ
ピンゲージは、シンプルだからこそ誤魔化しがきかない道具です。 「入ればいい」ではなく、「どう入れるか」にこだわること。そして、測定器の精度を疑った時に「マスター」として活用すること。 これができるようになれば、あなたの品質管理能力はさらに一段階レベルアップします。
