【精密測定の基本】シリンダーゲージ｜穴径の「内側」を0.01mmで極める

1. シリンダーゲージとは？

シリンダーゲージは、ボアゲージとも呼ばれ、エンジンのシリンダーやベアリングの受け穴など、穴の内径（内側の直径）を精密に測るための道具です。

ダイヤルゲージとの関係

シリンダーゲージは単体では機能しません。上部に**「ダイヤルゲージ」を差し込んで使用します。** 穴の中のわずかな動きをダイヤルゲージの針に伝える、いわば「延長アーム」のような役割を果たします。

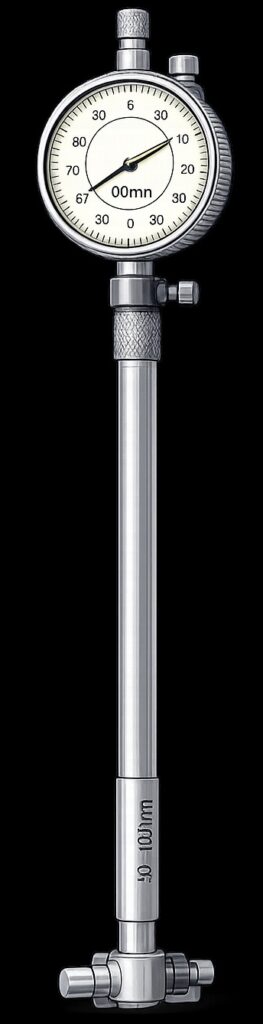

2. 各部名称と仕組み

3. シリンダーゲージでしかできないこと

ノギスの「クチバシ」でも内径は測れますが、シリンダーゲージはここが違います。

• 「奥」が測れる：ノギスが届かない深い場所の径を測れます。
• 「歪み」が見える：穴の入り口、真ん中、奥を測ることで、穴がテーパー状（すり鉢状）になっていないか、楕円になっていないかを確認できます。

4. 正しい測定のコツ「振れ」を確認する

シリンダーゲージの測定で最も特徴的なのが、**「最小値を読み取る」**という動作です。

1. 穴の中でゲージを左右にゆっくり振ります。
2. 針が最も大きく振れた（＝径が一番狭い、つまり真ん中を通った）瞬間を読み取ります。
3. この「最小値」が正確な内径となります。

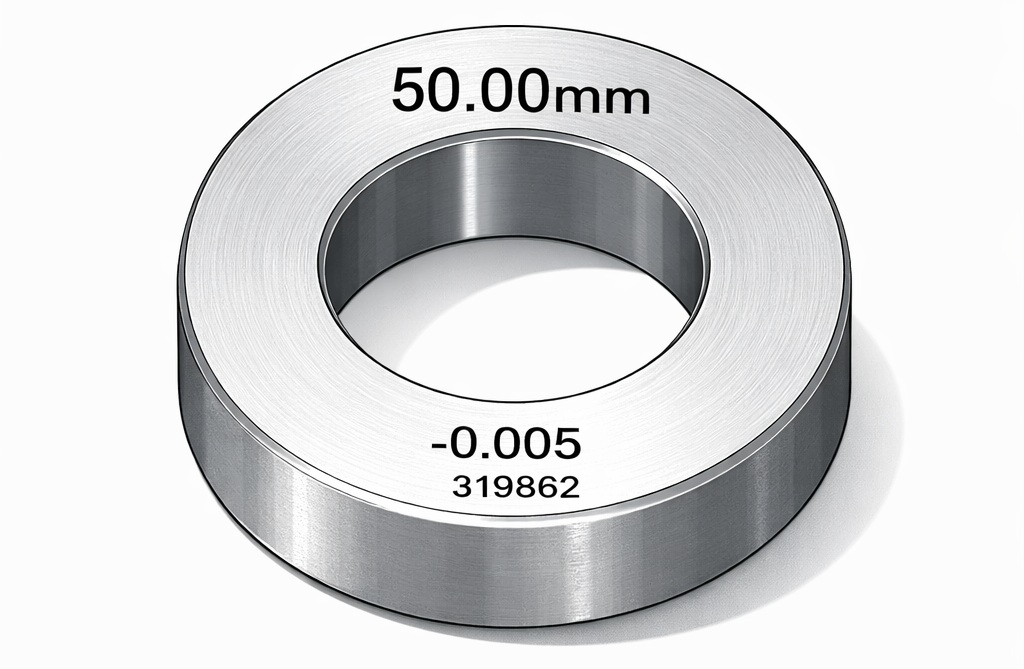

5. セットアップには「マスタ」が必要

シリンダーゲージは「差」を測る道具です。 あらかじめ「基準となるリングゲージ」や「マイクロメータ」でダイヤルゲージの**ゼロセット（基準合わせ）**を行う必要があることを覚えておきましょう。

6. まとめ：シリンダーゲージを使いこなしてこそ「プロ」

シリンダーゲージは、ダイヤルゲージと組み合わせて使うことで、ノギスでは決して届かない**「穴の深部」や「わずかな歪み」**を正確に教えてくれる頼もしい道具です。

今回のポイントを振り返ってみましょう。

• ダイヤルゲージとの連携：上部に取り付けたダイヤルゲージが、穴の中のわずかな変化を可視化する。
• 穴の「歪み」を検知：入り口・中央・奥と測ることで、目に見えない楕円やテーパー（すり鉢状）を発見できる。
• 「振れ」の最小値を読む：穴の中でゲージを振り、針が最も戻った瞬間を読み取るのが正確な測定のコツ。
• マスタ合わせが不可欠：必ず基準（リングゲージやマイクロメータ）を使って、ゼロセットしてから使用する。

最初は「最小値を読み取る」という独特の操作に慣れが必要ですが、これを使いこなせるようになれば、あなたの測定スキルは間違いなく一段上のレベルへ到達します。

測定物の形状や精度に合わせて、ノギス、ハイトゲージ、そしてシリンダーゲージを正しく使い分け、信頼される品質管理を目指しましょう！
